Провода – одна из самых важных частей электропроводки. При их обустройстве владельцы и заказчики допускают больше всего ошибок. Низкая надёжность контакта или полное его отсутствие в определённой части системы – причина, по которой электричество отсутствует. Монтаж и соединение проводов предполагают разные методы и типы оборудования.

1
Виды соединителей

Магазины электротехнической продукции предлагают приобрести зажимы, относящиеся к разным категориям. Отличий между приспособлениями не так уж и много:

  1. 1. Материал изготовления.
  2. 2. Назначение.
  3. 3. Способ фиксации.
  4. 4. Тип монтажа – наружный или уличный.

Невозможно описать каждую модель, встречающуюся на рынке. Но можно рассказать о разновидностях, получивших более широкое применение. При выборе подходящего вида надо руководствоваться характеристиками электросети и параметрами соединений, эксплуатационными условиями и так далее.

1.1
Винтовые зажимы

Благодаря этому приспособлению кабели соединяют друг с другом, не нарушая общую структуру. Такие клеммы способны создавать надёжную фиксацию, даже если при изготовлении самих проводов использованы разные сплавы.

Способы соединения кабелей без пайки

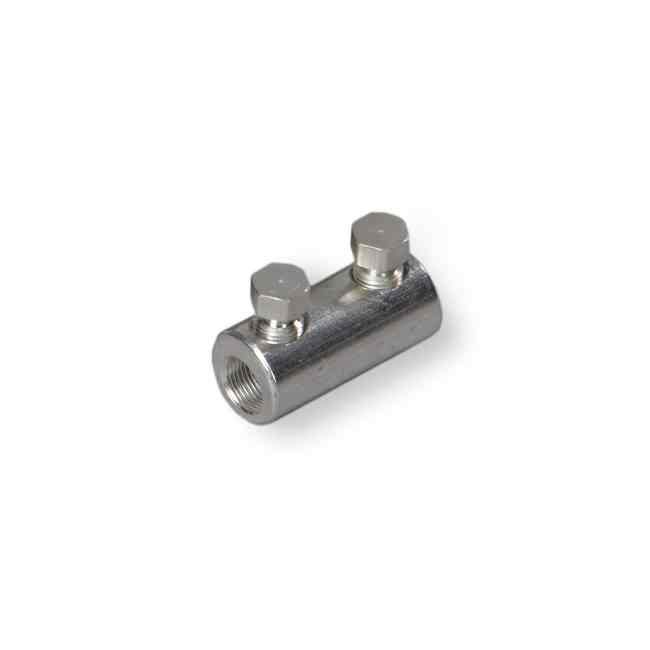

Конструктивно деталь выглядит как небольшой канал, выполненный из бронзы или латуни. Длина и диаметр тоже остаются небольшими. Дополнительно каналы снабжаются двумя отверстиями с резьбой, с помощью которой устанавливают винты. В бытовых условиях самыми распространёнными стали разновидности винтов одноходовых, с пластиковой либо полиэтиленовой основой.

Когда соединяют друг с другом два отрезка, устанавливают концевые части внутрь канала, с двух сторон. Для окончательной фиксации применяют винты.

В зависимости от характеристик, связанных с самим монтажом, зажимы обладают различной конфигурацией. Опираться при выборе можно на:

  • токовые характеристики;
  • общее количество контактных точек;
  • класс изоляции;
  • диаметр проводов.

Клеммы с винтом сочетаются с любыми техническими условиями.

1.2
Винтовые клеммы

Главное преимущество клемм в том же соединении деталей, изготовленных из разных материалов. Главное – не соединять медь и алюминий, такое решение в любом случае приводит только к негативным последствиям. Клеммы могут обеспечить дополнительную защиту даже при экстремальных условиях эксплуатации.

Способы соединения кабелей без пайки

1.3
Зажим силовой

Зачищенные проводники помещаются внутрь, пока не дойдут до самого конца. После этого фиксация происходит автоматически, за счёт прижимной пластины. Зажимы позволяют в равной степени соединять алюминиевую и медную проводку.

Способы соединения кабелей без пайки

1.4
Клипсы

Фиксатор клипсы нужно поставить в вертикальном положении. Провода вставляются внутрь конструкции. После этого положение меняют на горизонтальное. Преимущество в том, что допустимы любые виды корректировок.

1.5
Пружинные зажимы

Колпачки СИЗ чаще всего служат в качестве таких пружинных элементов. Позволяют соединить две детали, даже если они обладают разными диаметрами. Главное – правильно подобрать зажим, иначе надёжность контакта будет низкой.

1.6
Пружинные клеммы

Надёжный контакт можно обеспечить, если выбрать пружинные клеммы Wago. Но всегда существует вероятность того, что со временем эта часть конструкции перегреется или погнётся.

Способы соединения кабелей без пайки

1.7
Соединительные зажимы

Выпускаются следующие разновидности: электрическая либо электротехническая. Основная разница заключается в токовой нагрузке. Внутри прибора происходит основное соединение.

Способы соединения кабелей без пайки

1.8
Муфты

Выглядят как металлические трубки. Применяются для проводников, обладающих сечением 0,25–16 миллиметров. Для фиксации используют силовой обжим. Для одножильных проводов такой способ не выбирают.

Способы соединения кабелей без пайки

2
Правильные способы соединения

Надёжность и работоспособность, правильный выбор материалов – вот какие правила и факторы становятся особенно важными, когда имеешь дело с электропроводкой. Если допустить ошибку, то угроза создаётся не только для обычных условий эксплуатации, но и в смысле пожарной безопасности.

3
Виды кабелей для соединения

Электропровод с обозначением ПВС – вариант, которому отдают предпочтение в большинстве случаев. Он состоит из двух изолированных проводов внутри. Вдоль центральной оси скручиваются многожильные медные провода. Это гибкий провод, который можно использовать для различных ситуаций.

Внимание! Главное – чтобы подключаемые приборы имели напряжение до 380 вольт.

Сечение выбирают в зависимости от того, какая нагрузка характерна для приборов:

  1. 1. 1,5 миллиметра – для тока в 16 А.
  2. 2. 1 миллиметр – для 10 А.
  3. 3. 0,75 миллиметра – для тока в 6 А.

Существуют и другие разновидности многожильных кабелей:

  • КГ,
  • ПРС,
  • ПУГНП,
  • ШВВП.

Но для домашней проводки их используют не так часто, как вариант ПВС.

4
Правила безопасности

Только соблюдение всех правил безопасности позволит получить качественное и надёжное соединение, соответствующее всем правилам. Ниже приводится алгоритм, использование которого способствует корректному соединению двух жил.

  1. 1. Рабочие проводники выводятся к месту контакта.
  2. 2. Отключают сеть, вытаскивают прибор из розетки. Это актуально при наращивании проводов на бытовой технике.
  3. 3. На участке ввода в зажим снимают изоляцию. Концы зачищают с помощью ножика либо специального инструмента. Лучше отдавать предпочтение профессиональному оборудованию, тогда риск повреждения изделий сводится к нулю. Зачистку проводят до тех пор, пока провода не начнут блестеть.
  4. 4. Внутри гильзы зажима устанавливают неизолированные провода.
  5. 5. Производят закрепление соответствующим способом. Как вариант – электрические проколы, стягивание, сдавливание и другие разновидности фиксации.

Справка! Место контакта тоже можно защитить с помощью дополнительной изоляции, когда возникает необходимость.

К работам надо допускать только мастеров с соответствующей квалификационной группой. К пайке тоже разрешается допускать лиц, имеющих соответствующий опыт.

Кабели соединяют только способом, который разрешён и официально подходит для данного типа оборудования. Нельзя брать в работу проводку, у которой есть какие-либо повреждения. Заизолировать нужно все части, на которых присутствует деформация.

Материал, диаметр сечения и другие параметры определяют, каким способом проводят соединение.

Зажимные колодки нельзя использовать при многожильном проводе, на котором возникли повреждения. В этом случае проводники только будут дополнительно повреждаться из-за возникшего давления. Соединение греется и оплавляется, увеличивает риск пожара.

5
Заключение

Существует много механических элементов, способных играть роль зажима для проводов. Благодаря этому монтажные, пусконаладочные работы упрощаются вне зависимости от эксплуатационных условий. Уровень безопасности электрической сети тоже повышается. Главное – проследить за тем, чтобы технические возможности разных частей системы соответствовали друг другу. Это единственное условие. Иначе все положительные стороны зажимов сводятся к минимуму. Технику безопасности нужно соблюдать для любых работ, проводимых внутри распределительных коробок
